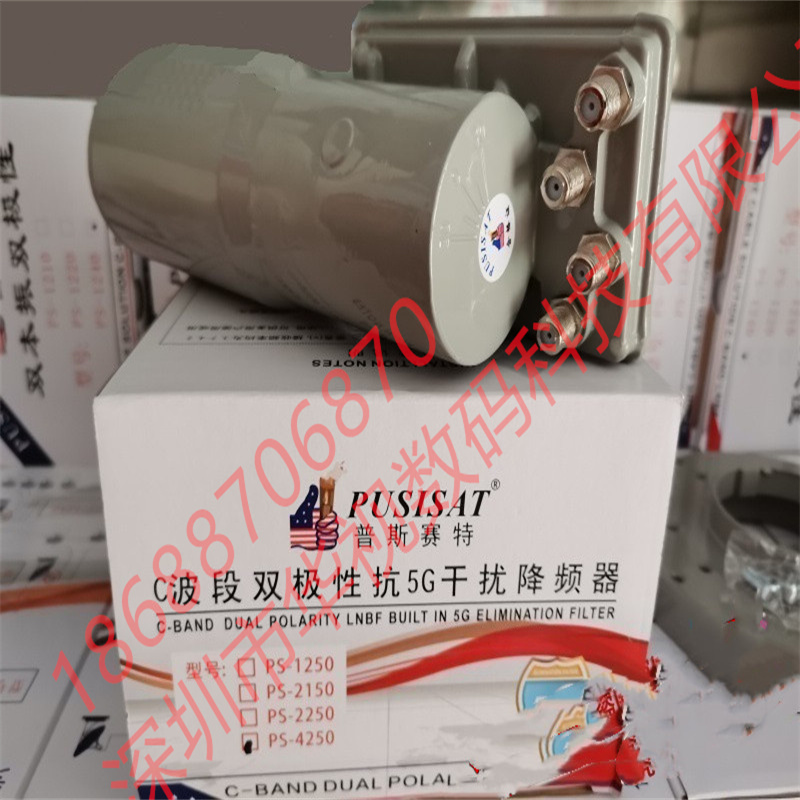

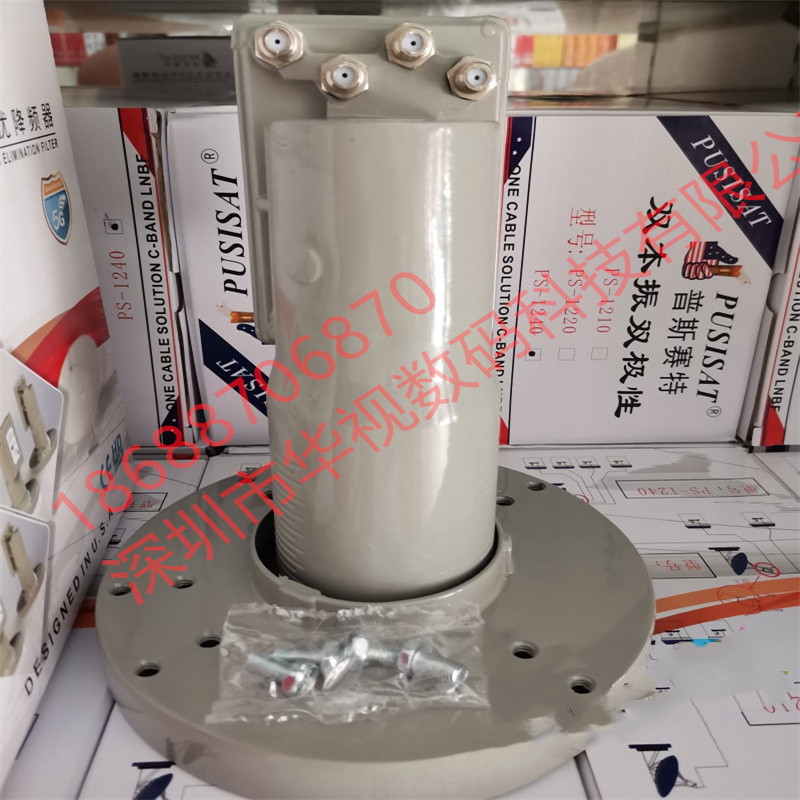

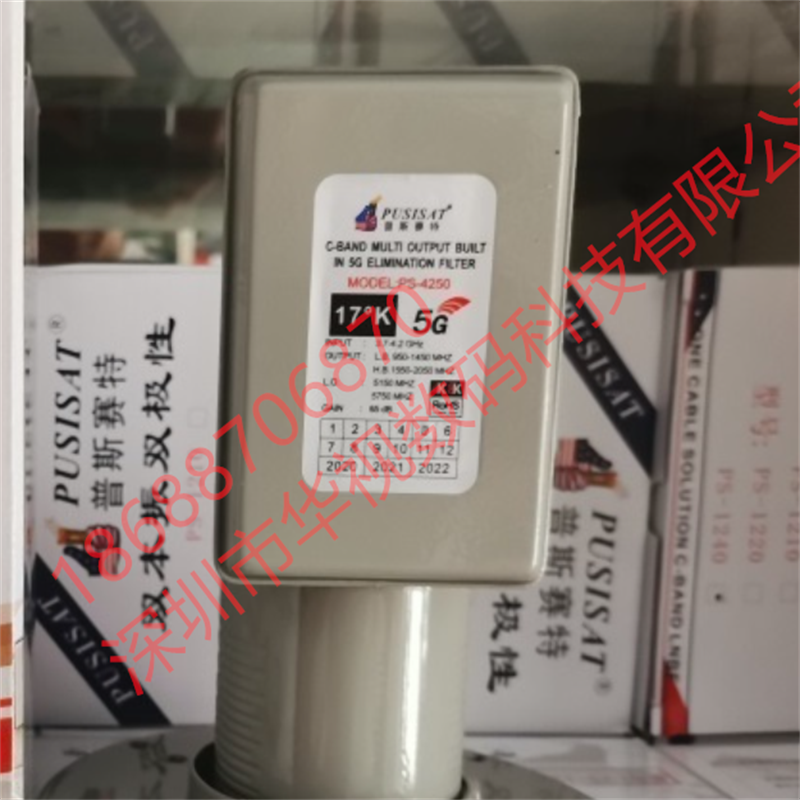

普斯赛特PS4250抗5G干扰降频器，4路 C band LNB,抗5G干扰高频头

工作频宽3.7-4.2GHz

本振频率L.B5150MHz、HB5750MHz

本振频率稳定度  2MHz(-40C~+70C)

在输入端本振泄漏-45dBm

输出频宽L.B.950-1450MHz

HB1550-2050MHz

变频增益65dB(min.)

增益平坦度+1dB/36MHz

输出电压驻波比2.5:1

寄生频率排斥  60dBm(max.)

噪声系数 17°K

供应电压13-24V/150mA(max.)

导波管WC-229

切换电压 无

镜像排斥45dB(min.)

输出水准 +5dBm(在1dB压缩点)

输出结构 75同轴电缆

输入结构 圆型导波管含圆盘

--------------

------

安装说明

C波段四输出双本振抗5G干扰降频器采用两个本振频率水平(H)为5150MHz垂直(V)为5750MHz接收频率均为:3.7~4.2GHz输出频率为:水平(H)950~1450MHz垂直(V)1550-2050MHz同时输出不用切换控制可用功分器同时接收4-15台卫星接收机供多用户使用或用于工程施工按程序收到水平极化信号,调整高频头极化到最佳后固定高频头然后再设置垂直信号节目,方法为:进入数码机菜单把所有垂直极化节目的LNB高频头本振5150MHZ改为5750MHz确认后即可.

一、先按常规双极化高频头的调试方法调试好水平节目使水平节目能良好的收看，二、按表输入垂直极化节目的频率参数使可接收垂直节目，三、数字机可采用修改参数或增加新节目方法接收垂直极化信号只需把本振频率由5150MHz改为5750MHz其它参数不变。四、本产品可直接装上2台接收机,并可个别接入分配器供更多用户使用。
