抗5G干扰L波段滤波器 GARDINER

抗5G干扰L波段滤波器  GARDINER

应用行业：

地球站

无线发射台站

有线电视运营商

电视台

金融、证券卫星数据接收

水利水文卫星数据接收

VSTA/SATCOM应用

技术规格

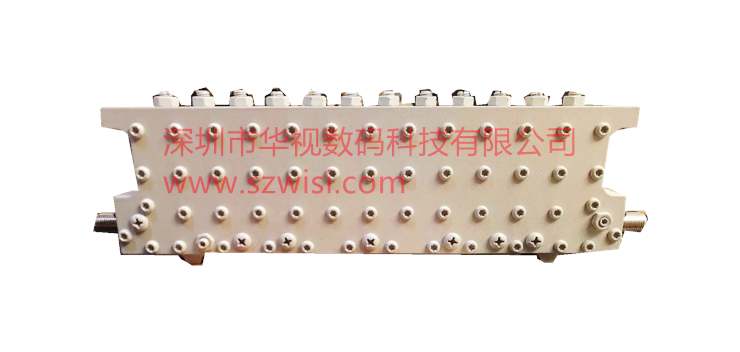

抗5G干扰L波段滤波器，型号HN-LBPF

产品特点：

1 、使用频段:950-1450MHz

2、适用于室内应用

3、高抑制、低插损

4、抗5G干扰专用L-BAND滤波器

深圳市伟视科技有限公司、深圳市华视数码科技有限公司成立于1996年，是一家国家高新技术企业，公司与Norsat、GARDINER公司合作，提供完整的端到端的卫星通讯、广播电视传输信号管理、优化、冗余灾备、抗干扰解决方案。

卫星通讯抗5Ｇ干扰解决方案

卫星通讯、广播电视传输信号管理及优化

卫星通讯、广播电视传输冗余灾备

卫星通讯、广播电视传输机房信号的设计、布线施工

卫星信号管理平台相关产品

GARDINER系列抗5G干扰专用C波段滤波器

GARDINER系列抗5G干扰专用L-Band波段滤波器

GARDINER系列抗5G干扰专用C波段窄带高频头

GARDINER系列抗L-Band无源卫星功分器（机架式、模块）

GARDINER系列抗L-Band有源卫星功分器（双电源）

GARDINER系列抗L-Band传输光发射机、光接收机

GARDINER系列抗L-Band切换开关（信号冗余备份）

GARDINER系列卫星集中供电

抗5G干扰解决方案

5G目前发展的现状

2018年底，备受关注的三大电信运营商5G频谱分配方案落定。从具体分配情况来看。中国电信获得了3400MHz - 3500MHz 共 100MHz 的频谱资源；中国移动获得了2515MHz - 2675MHz、4800MHz - 4900MHz共 260MHz 的频谱资源；中国联通获得3500MHz - 3600MHz 共100MHz的频谱资源；全国范围的大规模5G试验已经展开。按照计划，中国将在2019年进行5G试商用，2020年正式商用。

5G带来的干扰

从频率上来看，抗5G干扰L波段滤波器,C波段卫星天线原理，中国电信获得的3400MHz - 3500MHz 的 100MHz 的5G频谱和中国联通的3500MHz - 3600MHz的100MHz带宽的5G频谱，与卫星C波段下行3625 MHz -4200 MHz非常接近，抗5G干扰L波段滤波器,VSAT专用卫星天线产品，容易产生邻频干扰。

各省、市级有线电视网络公司的C波段卫星天线

各卫星地球站的C波段卫星天线

各省广播电视台播控中心的总控C波段卫星天线

卫星转播车的C波段卫星天线

各地发射台的C波段卫星天线

C波段卫星天线Bei干扰，中国电信信号瞬间电平强度超过天线正常接收的节目信号，引发高频头信号饱和，从而导致高频头工作不正常

卫星信号管理新产品：抗5G干扰C波段滤波器

技术特点：

通过频率：3.7~4.2GHz，可定制频率：3.72-4.2GHz、3.8-4.2GHz、3.9-4.2GHz、4.0-4.2GHz或联系我们客户18688706870

插入损耗：≤0.3dB

驻波比： ≤1.2dB

法兰接口：CPR-229G(input)，CPR-229F(output)

外形尺寸：120(L)*98.4(W)*69.9mm

重量：655g

≥63dB min@3.4-3.5 GHz

≥65dB min@3.5-3.6GHz

≥65dB min@4.8-4.9GHz

可定制

仅使用C波段滤波器存在的问题：按照卫星接收站与最近的5G基站站间距30米、基站发射功率200W和天线增益5dB测算，5G基站对卫星接收站输入至卫星接收机干扰信号强度＝81.7dB.考虑到实际中5G基站站会以蜂窝式拓扑部署，多个基站对卫星接收站的干扰功率密度叠加，因此干扰信号强度在81.7dB基础上额外增加3dB防护＝84.7dB。

综合所述，从目前市面上C波段滤波器带外抑制的性能来看（带外抑制55dB以上），单一使用C波段滤波器不能完全抑制5G干扰信号进入卫星机接收频谱，还应考虑额外的抑制手段（缺口29.7dB）。这就需要使用到抗5G干扰L-Band波段滤波器或抗5G干扰C波段窄带高频头。

卫星信号管理新产品:抗5G干扰L-Band 波段滤波器

Specifications:

Frequency: 950-1450 MHz

Impedance:75Ω

Insertion Loss :≤2.8 dB

Rejection:≥30 dB@1550Mhz～1750Mhz @650Mhz～850Mhz

Input Return Loss:≥12dB

Output Return Loss:≥12dB

RF Connectors:Type "F", 75 Ω

Power Requirements: 24VDC@1A

产品用途及特点：抑制残余的5G信号干扰、室内机架安装，方便易行、无源模块，永久保障。

抗5G干扰C波段滤波器+抗5G干扰L-Band 波段滤波器

方案优势：

1.通过多个现场环境极端条件测试，抗5G干扰L波段滤波器,广电专用卫星天线指标，抗5G干扰C波段滤波器+抗5G干扰L-Band 波段滤波器联合使用，可以解决5G干扰的问题；

2.都是无源产品

深圳市华视数码科技有限公司,华视技术,不易损坏，一次安装，永久保障；

3.L-Band 波段抗干扰滤波器室内安装，非常方便；

4.性价比高。

卫星信号管理新产品:抗5G干扰C波段窄带高频头

Specifications:

输入频率: 3700～4200Mhz

输出频率: 950～1450Mhz

本振与稳定度： 5.15 GHz±150 kHz

阻抗: 75Ω

转换增益： 典型60dB 最小55dB 最大70dB

5G信号抑制 : ≥40dB @ 3.60GHz

≥55dB @ 3.50～3.40GHz

≥50dB @ 4.80～4.90GHz

产品用途及特点：

抑制残余的5G信号干扰。代替传统的宽带高频头。

卫星信号光发射、光接收、切换开关系统产品特点：

高密度模块化设计、17个插槽、热插拔模块设计、电源冗余功能、低电耗、良好的散热设计、符合HMS标准的SNMP以太网接口、操作方便、在线升级功能。

平台由以下模块组成：

系列的无源卫星功分器展示了优越的性能。在业界以最低的插入损耗，GARDINER的无源卫星功分器允许分配信号给更多的接收机。除了低插入损耗的优点以外，和相关产品比较，无源卫星功分器提供高反射损耗和高端到端的隔离电平。

低插损

高隔离

有2、4、8路可选

模块式、机架安装、便于线缆安装

卫星信号管理之卫星有源功分系统

产品用途及特点：

用于L-Band信号分配。

室内安装，方便易行。

低插损。

双电源保障。

4、8、16路可选。
