2016机架式有源功分器，两路输入十六出功分器

产品名称： 机架式有源卫星功分器、二进十六出卫星功分器

产品型号：2016

产品介绍：2016是L波段（950MHz~2150MHz）有源功分器，可以简便链接高频头分配垂直或水平极化的信号，满足16个支路的需求。

采用微带设计技术，隔离度可以达到20dB以上；前面板配置LNB电源开关，可以自由选择LNB供电方式：13V/0Hz，18V/0Hz，13V/22KHz，18V/22KHz，也可以切断LNB供电，由接收机供电；有良好的性能价格比。

产品特点：

• 本设备采用微带技术，提高了可靠性，双电源热备份

• 可以通过简便设置分配垂直或水平极化的输入信号，满足16个支路的需求，并确保隔离度在20dB以上

• 通过前面板配置的LNB电源开关，可以自由选择LNB供电方式：13V/0Hz, 18V/0Hz, 13V/22KHz, 18V/22KHz

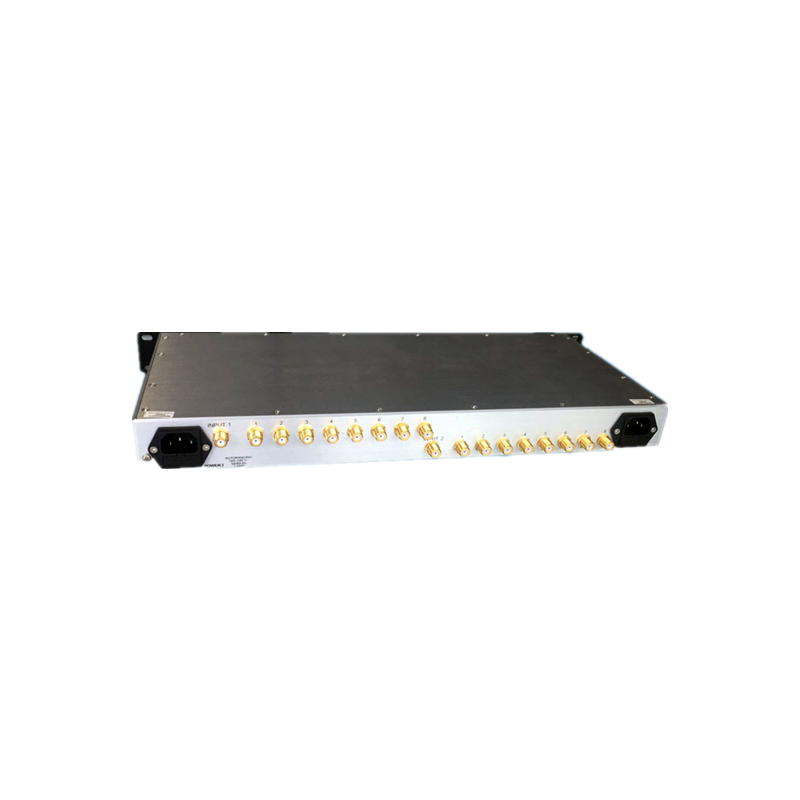

• 后面板有LOOP输出端口， 可为级连时提供后级的输入信号，可以独立当两台八路功分器使用

• 本设备采用19英寸1U机壳，可方便地安装在标准19英寸机柜内

• 本设备输入、输出端口均为英制镀金F头，阻抗75Ω

技术参数：

Specifications:

Frequency: 950-2150 MHz

Impedance: 75Ω

Max. Total Operating Input Power: -10 dBm

P1dB 11dBm@2GHz

Insertion Loss: 0±2dB

Frequency Response: ±2dB

Isolation： 18 dB

Input Return Loss: 12dB

Output Return Loss: 16dB

Noise Figure: 4dB

RF Connectors: Type "F", 75 Ω

Power Requirements: 110-240 VAC

LNB Power: 24VDC

Power Consumption: 12 W (excluding LNB power requirement)

RPS Redundancy Power Support Yes

Mechanical: 1 RU (1.75"H x 19"W x 6.5"D)

Weight: 3.1Kg. gross (boxed), 1.73Kg. net
