2401HD 模组式有线电视前端主机、high quality 24 in 1 modulador catv en hd

18688706870: 18688706870

18688706870

商品说明


产品名称：24路有线电视前端主机，high quality 24 in 1 modulador catv en hd

产品型号：2401

产品特点：

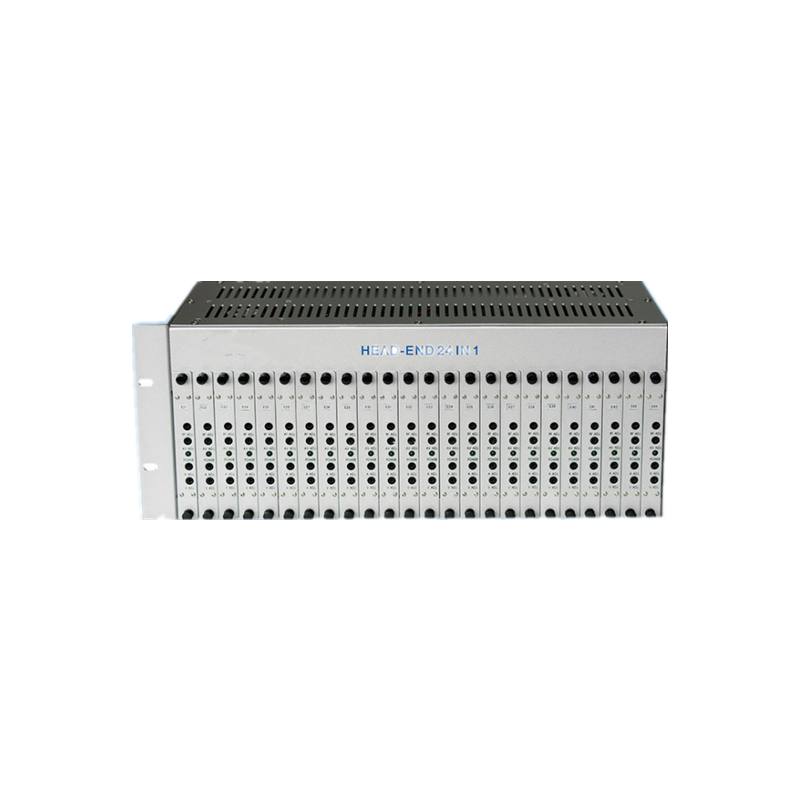

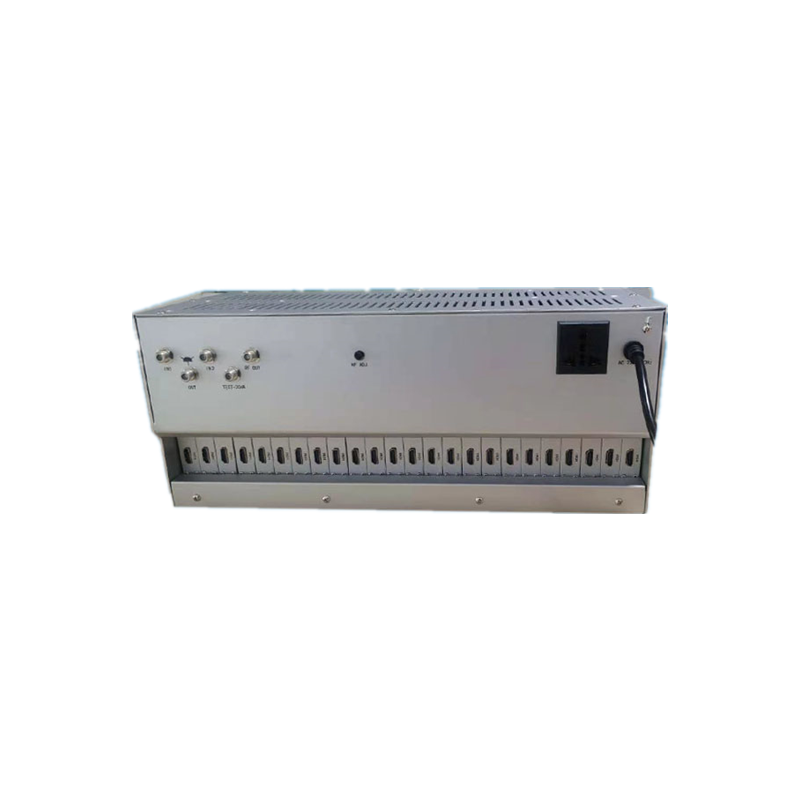

2401hd 一体化前端主机是一个整合在4u 机箱，可以安装多达24片微处理器控制的固定频道调制模组、内置的声表面频道滤波器及有源混合放大器，消除了不必要的布线和潜在的连接问题，确保高输出电平。AV及HDMI输入端口可选，是一款性能可靠的有线电视前端系统主机

The 2401HD integrated front-end mainframe is a 4U chassis that can be fitted with up to 24 microprocessor-controlled fixed-channel modulation modules, built-in surface acoustic channel filters and active hybrid amplifiers, eliminates unnecessary wiring and potential connection problems to ensure high output levels. Av and HDMI input port optional, is a reliable cable TV FRONT-END SYSTEM HOST

技术指标:

固定频道(47～860MHz)	CH1～CH56，Z1～Z43（PAL D）； CHE2～E12，S1～S91（PAL B/G）
输出电平	≥110dBμV
输出电平可调节范围	0～-20dB （可调整）
图像/伴音功率比	-10dB～-30dB 连续可调
输出阻抗	75Ω
寄生输出抑制比	≥60dB
图像载频准确度	≤±5KHz（VHF带内）； ≤±10KHz（UHF带内）
射频输出反射损耗	≥12dB（VHF带内）； ≥10dB（UHF带内）
视频输入电平	1.0Vp-p（对应于87.5%调制度）
视频输入阻抗	75Ω
微分增益	≤5%（当调制度为 87.5%）
微分相位	≤5°（当调制度为 87.5%）
色度/亮度时延差	≤45 ns
视频带内平坦度	±1dB
视频箝位能力	≥26dB
视频调制度范围	0～90% 连续可调
视频信噪比	≥55dB
2T脉冲K系数K2t	≤4%
音频输入电平	1Vp-p（±50KHz频偏）
谐波失真	0.8%
音频频率响应	±0.5dB
输入阻抗	600Ω
音频信噪比	≥57dB
音频预加重	50μs
电源供电	AC 220V±10% 50Hz±2Hz，50W
工作环境温度	0～40℃
工作环境湿度	≤85%
工作环境大气压	86 ～ 106Kpa
体积	19英寸4U
