商品说明

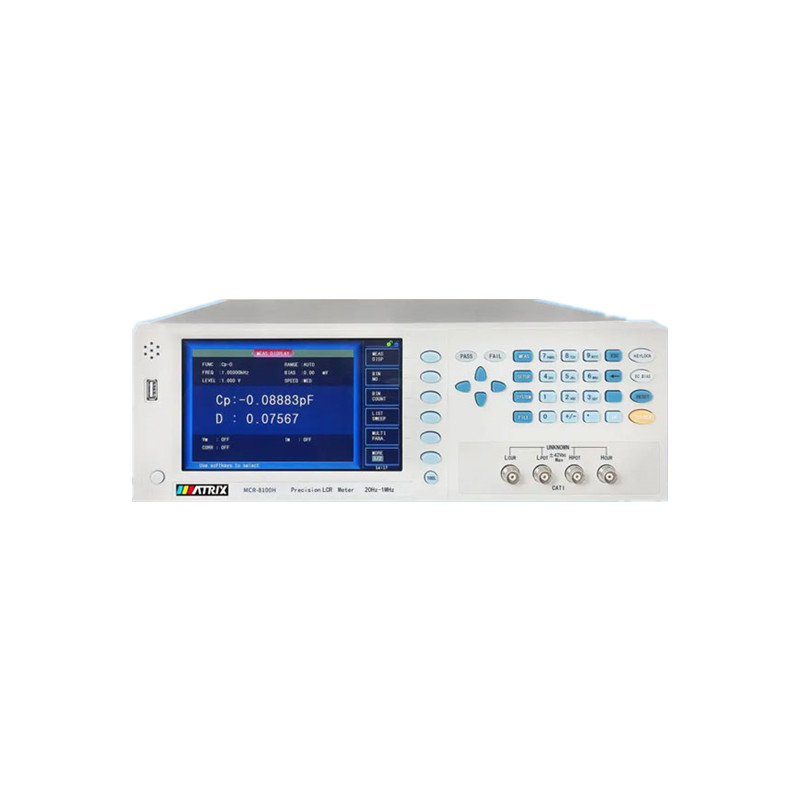

MCR-8000H系列高精度数字电桥,LCR测试仪


产品名称：数字电桥、LCR测试仪

产品型号：MCR-8100H  8500H

产品特点：

MCR8100H LCR测试仪采用全新32位处理器，性能一流

7英寸真彩TFT显示器

20Hz-5MHz测试频率，频点连续可调

0.05%的基本测量准确度，测试速度快

图形扫描分析功能，支持频率/电平/偏置扫描，洞察被测件特性

测试电压或电流的自动电平控制ALC功能

30Ω，50Ω，100Ω，10/CC四种不同信号源输出阻抗

内建比较器，10档分选及档计数功能

-5V~+5V(-100mA~+100mA)内部直流偏置

10点列表扫描功能

可通过U盘实现软件版本的升级和更新

U盘拷屏功能可使数据保存更方便，可支持格式FAT16，FAT32文件系统

产品数据：


型号MCR-8100HMCR-8500H
测试参数 lZl, lYl, C, L, X, B, R, G, D, Q, θ, DCR
测试频率20Hz-1MHz, 0.01Hz分辨率20Hz-5MHz, 0.01Hz分辨率
基本测量准确度0.05%
等效电路串联，并联
数学功能绝对值偏差，百分比偏差
量程方式自动，保持， 手动选择
触发方式内部，手动，外部，总线
测量速度（≥1kHz）快速：最快200次/秒， 中速：12次/秒。 慢速：3次/秒
平均次数1-255
延时时间0-6S, 以1ms步进
校准功能开路/ 短路/ 负载
显示方式直读，Δ%， V/I(被测 电压/电流监视）
显示器800*480 RGB 7英寸 16：9 TFT LCD显示器
测试信号
输出阻抗30Ω， 100Ω，10/100，10/CC可选择
测试信号电平正常：10mV-5V 准确度：10%，1mV步进
恒电平：10mV-1V 准确度：5%，1mV步进
直流偏置源内部-5V- +5V(-100mA- +100mA)内置偏流源，5%， 1mV步进
选配I V 100mA: ±10V( ±100mA)直流偏流源选件
I V 1A:0-1A直流偏流源选件
显示范围
lZl, R, X 0.01mΩ-99.9999MΩ
DCR0.01mΩ-99.9999MΩ
lYl, G, B0.00001μS-99.9999S
C0.00001pF-9.9999F
L0.00001μH-99.9999kH
D0.00001-9.9999
Q0.00001-9999.9
θ(Deg)-179.999°-179.999°
θ(Rad)-6.28318
比较器功能10档：（9档合格，1档不合格），另有AUX档
存储器100多组内部仪器设定供存储/调用，U盘扩展500多组
接口标配RS-232C, HANDLER, USB HOST; 可选USB DEVICE, 耳机接口 脚踏接口,GPIB
裸机尺寸（W*H*D）mm370*125*340
装箱尺寸（W*H*D）mm445*260*495
净重 kg7.4
毛重 kg

可以提供国内外多个品牌涵盖各种频率范围的LCR测试仪 欢迎选购！
