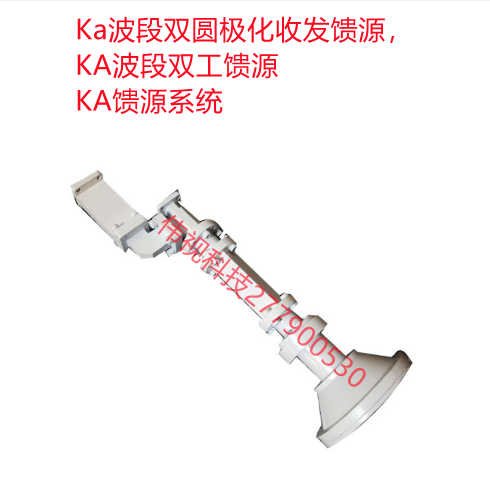

Ka波段收发共用的双圆极化馈源 GARDINER-KA
GARDINER-Ka频段收发共用的双圆极化馈源,馈源由辐射喇叭、同轴分波器、发射频段圆极化器以及接收频段圆极化器四部分组成。 GARDINER-Ka频段收发共用的双圆极化馈源的辐射喇叭采用对称性好、低副瓣、宽频带的轴向槽波纹喇叭结构；同轴分波器采用内外波导嵌套的方法实现收发信号的双频传输与隔离；发射的高频段信号由同轴馈入,通过隔板式圆极化器形成圆极化波,送入同轴波导的内波导并由波纹喇叭辐射出去；波纹喇叭接收到的低频段圆极化信号,通过同轴分波器内外导体间的波导传输,经外波导壁上四个正交对称的矩形波导耦合出去,然后通过魔T合成两路正交的线极化信号,送入波导裂缝电桥实现圆极化信号接收。 技术数据： 接收频段：17.2～22.2ＧＨｚ 发射频段：29.5～31.00ＧＨｚ 在接收频段(19.9～20.75 GHz)辐射右旋圆极化波,回波损耗小于-15 dB,轴比小于2 dB,增益大于16.5 dB; 在发射频段(30.4～31.5 GHz)辐射左旋圆极化波,回波损耗小于-15 dB,轴比小于2dB,增益大于15 dB。 有效匹配KA高频头/LNB、BUC
