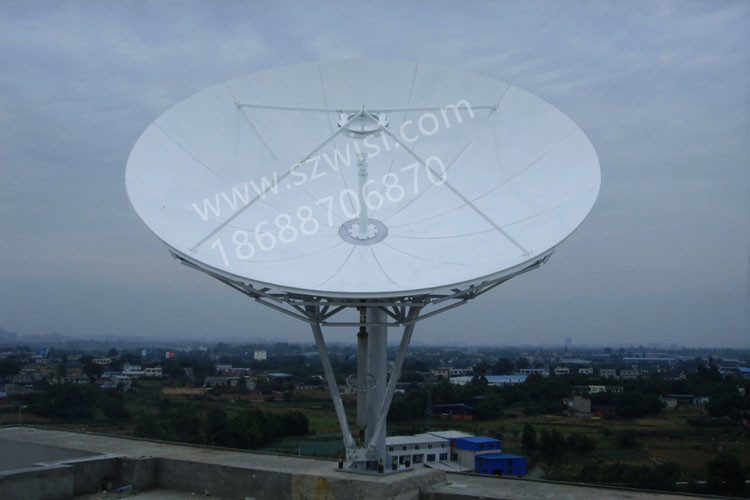

4.5 米环焦天线,环焦后馈天线,铝合金板状天线4.5 米环焦天线是一种新型的双镜面天线，它具有高增益、高效率、低旁瓣、小电压驻波比、宽频带的良好电气特性。 4.5 米环焦天线采用主副面双赋形设计，高性能馈源，高精度高强度主副面结构，天线性能优良。 4.5 米环焦天线座架采用了立柱、三角架组合结构，天线对星操作方便稳定，抗风能力强；天线各组件可互换，为用户安装和维修提供了方便。该天线性能符合 CCIR-580 关于卫星地球站天线的要求. 4.5 米环焦整体由主反射面、副反射面及副面支撑、辐射梁、中心体、馈源系统、天线座架等组成，可提供手动或电动跟踪方式，可提供电动极化装置和自撑式馈源，或按客户要求定制。 天线系统的工作原理 反射面天线的工作原理是通过抛物反射面将空间扩大区域的电磁波汇集到抛物面的焦点处的馈源中，起到汇集能量的作用，从而将空间中的相对较弱的信号放大。 最简单的反射面天线是前馈抛物面天线，而后发展到卡赛格仑和格里高利双反射面天线。环焦天线是克服了上述两种天线的中小口径天线应用中的缺点儿发展起来的。 而微波频段电磁波打波长较短，例如卫星通讯常用的 4/6GHz，12/14 GHz。在波长为50m，在 15 GHz，波长为 20m，而天线反射面口径又相对较大，所以，我们利用微波的似光信，采用几何光学理论来设计抛物面天线。 天线系统的组成 整个天线的组成分为天线头和座架两大部分。天线头包括扇形反射面、副反射面、幅面支杆、馈源套筒、中心体、辐射梁、环梁拉杆、馈源、波导、阶梯过渡、极化调整装置等。座架包括立柱、三脚架、方位和俯仰丝杠等。 铝合金扇形反射面 主面面板由 12 块扇形反射面组成。每块扇形反射面由扇形板、Z 型筋、连接板及弯角件钢接而成。扇形板是铝板拉伸成型，Z 型铝筋梁是用铝型材拉弯成型，单块面板装配式在拉装胎具上进行，其优点是：单块面板精度高、刚性好。 反射体骨架 反射体骨架是由中心体和 12 根辐射梁及 24 根环梁拉杆组成。 中心体是在、天线的中小环节，它是扇形反射面、辐射梁、馈源、和幅面的安装及检验基准，同时还是天线头和座架连接的接口处，天线所承受的全部负荷（自重、风荷、冰荷、地震）都是通过中心体传递到天线座架上，用此中心体对整个天线的钢强度、精度起着极重要的作用，其结构型式是直径为 1200mm 高 450mm 的空间结构，上下两法兰用困筒和筋相连接。 产品应用范围： Gstar-15HK 4.5 米环焦天线应用于金融、期货即时交易、行情信息传输；交通、能源管理系统；远程医疗及会议电视；气象/地震的数据采集预报；信用卡验证、旅馆预定、订票及零售点业务；临时应急通信；跨地专网和专线；卫星寻呼联网。 更多产品 辐射梁支撑面板并保持所要求的精度，将面板的分布载荷传到中心体上，扇形反射面、中心体与辐射梁之间采用锥销定位，以保证天线再装精度。 副反射面 副反射面由幅面、支杆和调节螺杆组成：幅面是一个直径为 495mm 的旋转曲面，在数控车床上或靠模车精加工而成，其加工精度高、刚性好。幅面调整通过四个调整螺栓来实现其横向、纵向可调，幅面用四根支杆支撑在辐射梁上，呈 45°十字交叉分布。
天线座架 天线的座架由立柱、三角架、方位、俯仰丝杠传动装置组成。立柱下方有七个螺栓孔，用于连接地基预埋螺栓，三角架连接中心体和立柱，俯仰丝杠传动装置在中心体正下方与中心体、三角架用销钉连接，方位丝杠传动装置安装在立柱上方与三角架连接，这样就可调整天线的方位角和俯仰角。 技术指标： 电气指标
机械指标
环境特性
收藏
商品说明
4.5 米环焦天线是一种新型的双镜面天线，它具有高增益、高效率、低旁瓣、小电压驻波比、宽频带的良好电气特性。 4.5 米环焦天线采用主副面双赋形设计，高性能馈源，高精度高强度主副面结构，天线性能优良。 4.5 米环焦天线座架采用了立柱、三角架组合结构，天线对星操作方便稳定，抗风能力强；天线各组件可互换，为用户安装和维修提供了方便。该天线性能符合 CCIR-580 关于卫星地球站天线的要求. 4.5 米环焦整体由主反射面、副反射面及副面支撑、辐射梁、中心体、馈源系统、天线座架等组成，可提供手动或电动跟踪方式，可提供电动极化装置和自撑式馈源，或按客户要求定制。 天线系统的工作原理 反射面天线的工作原理是通过抛物反射面将空间扩大区域的电磁波汇集到抛物面的焦点处的馈源中，起到汇集能量的作用，从而将空间中的相对较弱的信号放大。 最简单的反射面天线是前馈抛物面天线，而后发展到卡赛格仑和格里高利双反射面天线。环焦天线是克服了上述两种天线的中小口径天线应用中的缺点儿发展起来的。 而微波频段电磁波打波长较短，例如卫星通讯常用的 4/6GHz，12/14 GHz。在波长为50m，在 15 GHz，波长为 20m，而天线反射面口径又相对较大，所以，我们利用微波的似光信，采用几何光学理论来设计抛物面天线。 天线系统的组成 整个天线的组成分为天线头和座架两大部分。天线头包括扇形反射面、副反射面、幅面支杆、馈源套筒、中心体、辐射梁、环梁拉杆、馈源、波导、阶梯过渡、极化调整装置等。座架包括立柱、三脚架、方位和俯仰丝杠等。 铝合金扇形反射面 主面面板由 12 块扇形反射面组成。每块扇形反射面由扇形板、Z 型筋、连接板及弯角件钢接而成。扇形板是铝板拉伸成型，Z 型铝筋梁是用铝型材拉弯成型，单块面板装配式在拉装胎具上进行，其优点是：单块面板精度高、刚性好。 反射体骨架 反射体骨架是由中心体和 12 根辐射梁及 24 根环梁拉杆组成。 中心体是在、天线的中小环节，它是扇形反射面、辐射梁、馈源、和幅面的安装及检验基准，同时还是天线头和座架连接的接口处，天线所承受的全部负荷（自重、风荷、冰荷、地震）都是通过中心体传递到天线座架上，用此中心体对整个天线的钢强度、精度起着极重要的作用，其结构型式是直径为 1200mm 高 450mm 的空间结构，上下两法兰用困筒和筋相连接。 产品应用范围： Gstar-15HK 4.5 米环焦天线应用于金融、期货即时交易、行情信息传输；交通、能源管理系统；远程医疗及会议电视；气象/地震的数据采集预报；信用卡验证、旅馆预定、订票及零售点业务；临时应急通信；跨地专网和专线；卫星寻呼联网。 更多产品 辐射梁支撑面板并保持所要求的精度，将面板的分布载荷传到中心体上，扇形反射面、中心体与辐射梁之间采用锥销定位，以保证天线再装精度。 副反射面 副反射面由幅面、支杆和调节螺杆组成：幅面是一个直径为 495mm 的旋转曲面，在数控车床上或靠模车精加工而成，其加工精度高、刚性好。幅面调整通过四个调整螺栓来实现其横向、纵向可调，幅面用四根支杆支撑在辐射梁上，呈 45°十字交叉分布。
天线座架 天线的座架由立柱、三角架、方位、俯仰丝杠传动装置组成。立柱下方有七个螺栓孔，用于连接地基预埋螺栓，三角架连接中心体和立柱，俯仰丝杠传动装置在中心体正下方与中心体、三角架用销钉连接，方位丝杠传动装置安装在立柱上方与三角架连接，这样就可调整天线的方位角和俯仰角。 技术指标： 电气指标
机械指标
环境特性
