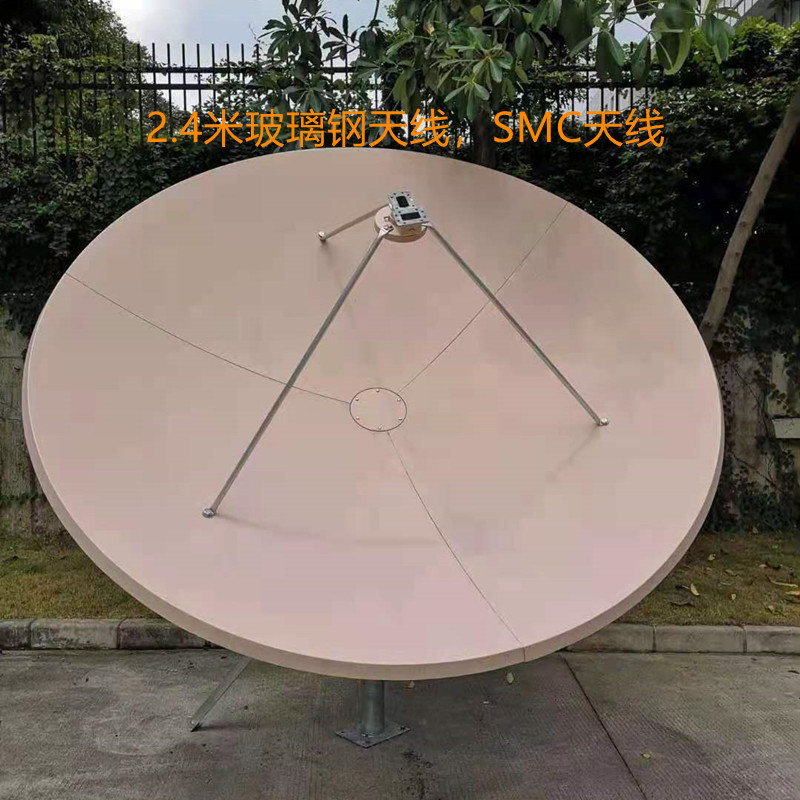

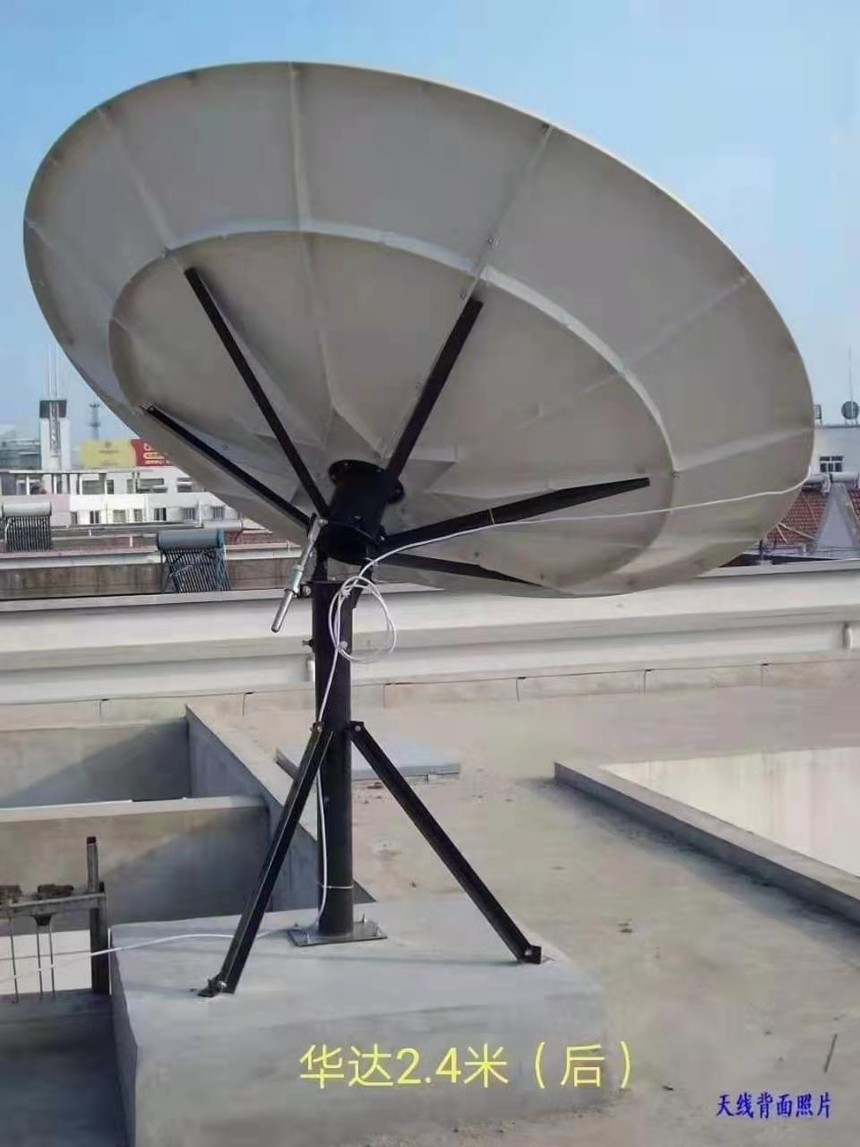

2.4米玻璃钢天线 ，HDS240C  HDS240K

2.4米玻璃钢天线SMC反射面采用模压成型、精度高、一致性好，不变形；

低密度、高比重，强如钢、轻如铝，抗压性能是铝的12倍；

反射面多片组合，互换性好；

抗腐蚀、抗老化、寿命长达15-20年；

特殊设计的馈源与反射面完美匹配，使收发达到最高效率；

可以搭配电动极坐标跟踪结构，可满足全轨道卫星覆盖；

安装调节简单易行。

反射面桔皮表面设计，防雨衰，减少对高频头的损坏。

产品技术参数

口径：2.4米

工作频率：C-Band：3.7-4.2GHZ                Ku-Band：10.75-12.95GHZ

中心频率增益：C-Band：37.9dB                Ku-Band：47.2 dB

3dB波宽：C-Band：2.1°                            Ku-Band：0.75°

第一旁瓣：-20dB

极化隔离度：>30dB

电压驻波比：<1.3:1

噪声温度（30 o仰角时）：C-Band：31 oK    Ku-Band：28 oK

馈源接口：C-Band：CPR229                        Ku-Band：WR75 机械特性

反射面材料：3片玻纤增强型不饱和聚酯片状模塑料（SMC）

天线形式：中心馈电

馈源安装形式：单臂支撑/三杆支撑

仰角调整范围：0o-90o可持续细调

方位角调整范围：0o-360o连续可调

运输规格：83kg

环境适应性

风负荷：正常工作：22mps

保全：45mps

适应温度：正常工作：-40℃ ~ 60℃

保全：-45℃ ~ 70℃

大气条件：适用于潮湿、含盐度大、有污染的气候环境

并提供1.8米 3米 3.7米 4.5米 6米...玻璃钢天线,KU0.45米、0.9米、1.8米、2.4米、3米、3.7米、4.5米...
