DCH5300P|高清加密节目、中星九号直播节目

电话咨询: 18688706870

18688706870扫码咨询

商品说明

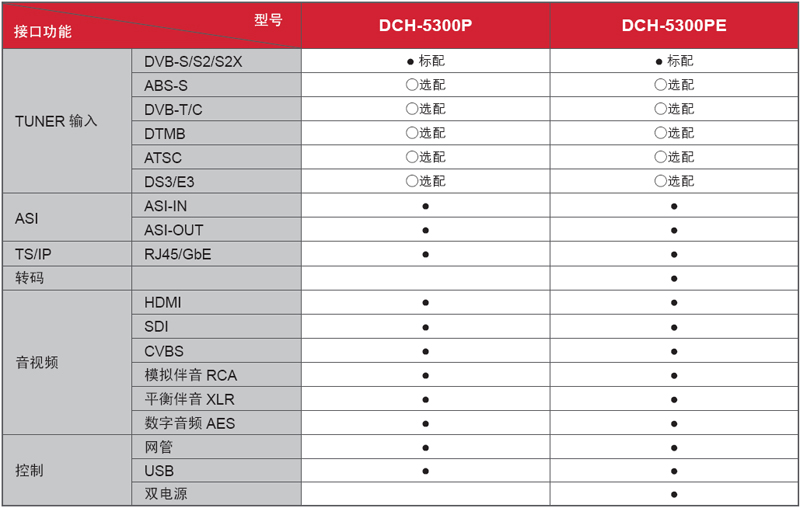

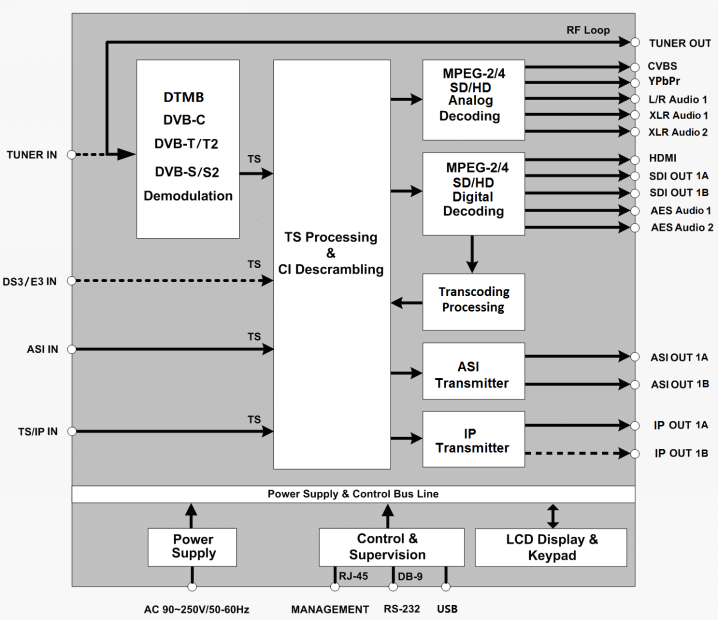

接口丰富，支持DVB-S2/C/DTMB等多种Tuner输入、ASI输入和TS/IP输入，信号经过解调、解扰后再通过其内置的再复用器模块，可以灵活的对多种输入码流进行再复用处理并重新生成单节目或多节目流，并通过ASI与IP输出给后端设备。DCH-5300P-AVS+具有模拟音视频信号和数字音视频信号输出接口(包括CVBS、SDI、HDMI、AES/EBU等)，还可通过前面板的1.5寸TFT液晶屏对音视频输出进行监测。DCH-5300P-AVS+具有Alarm&Relay功能，可及时报告设备运行状况；支持SDI Genlock功能，以实现系统中不同SDI信号源的平滑切换；双电源热备份，极大的提高了产品的可靠性；19”标准机柜安装，是省市广电运营平台对AVS+/MPEG-2/MPEG-4/H.264多格式信源处理的最佳选择。

技术参数

Tuner输入
DVB-S/S2 输入
接口	1×F type female 75Ω for Input, 1×F type female 75Ω for loop through output
输入频率范围	950~2150MHz
输入电平	-25~-65dBm
符号率	2~45MBaud
滚降系数	DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2
卷积码率	DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB 供电电压	0, 13V, 18V selectable
0/22K	0/22KHz selectable
DiSEqC	DiSEqC 1.0

TS / IP
接口	2×RJ-45, 100/1000 Base-T for TS/IP
工作模式及有效比特率	主口支持下面三种模式，辅口只在32路IPTV模式下拷贝主口输出 1. 全双工：支持Pro MPEG FEC，80Mb/s 2. 全双工：不支持Pro MPGE FEC，200Mb/s 3. 32路IPTV：400Mb/s
网络协议	UDP / RTP, Multicast / Unicast, IGMPv3, ARP
TS 处理
TS 输入管理	Demux and Remux among Tuner / DS3(optional) / E3 (optional), ASI and TS/IP Inputs
TS 输出管理	Demux and Remux for 2 independent ASI outputs
服务和PID管理	Remux, filtering and remapping
PSI/SI表处理	PSI/SI table regeneration, NIT and SDT edition, LCN Edition and Re-generation, EIT P/F edition
解扰器	DVB Common Scrambling Algorithm (CSA)
BISS 模式	BISS-1, BISS-E
CI解扰	Double PCMCIA slots, compatible with major CA CAMs in the market
ASI 输出
接口	1 pairs, 2 x BNC female, 75Ω
标准	DVB-ASI, EN50083-9
输出码率	≤ 200Mb/s
TS处理	2 Independent TS pass through or Re-multiplexed from tuner, TS/IP and 2 ASI inputs
音视频解码
视频格式	MPEG-2(MP@ ML for SD, MP@HL for HD), MPEG-4/H.264 AVC Part 10 (MP@L3 for SD, HP@L4.1 for HD), AVS 基准档次@级别6.0, 支持AVS-P16
音频透传	支持AC3音频透传
音频格式	MPEG L1/L2 DRA/Real Audio AAC-LC 、HE AAC V1/V2
HDMI
接口	AVS+节目：1×HDMI 1.3 (up to 1080i) MPEG2/H264节目：1×HDMI 1.3 (up to 1080i)
视频分辨率	1080i×30, 1080i×25,720p×60,, 720p×50, 576i×25, 480i×29.97
视频码率	≤50Mb/s

SD/HD-SDI 输出
接口	1 pair of BNCs (mirrored) , female, 75Ω
SD 规格	SMPTE 259M, 270 Mb/s
HD 规格	SMPTE 292M, 1.485 Gbit/s
嵌入音频	2×audio PIDs are embedded with PCM or passed through
幅度	800mV p-p
数字音频处理
接口	2×D-sub 9 male with XLR adaptor cables
输出数量	2×audio PIDs are decoded or passed through
幅度	1V p-p (with standard test stream)
输出格式	SDI (Embedded Audio), AES
阻抗	110Ω (with XLR adaptor cables)
模拟视频输出
CVBS 接口	AVS+节目：1×BNC，75Ω MPEG2/H264节目：1×BNC，75Ω
CVBS 规格	NTSC, PAL, and SECAM
CVBS 分辨率	576i×25, 480i×29.97
模拟音频输出
接口	AVS+节目：BNC(L&R)，75Ω MPEG2/H264节目：2xD-sub9，600Ω，配转接线
阻抗	600Ω (balanced)
输出模式	Left, Right, Dual Mono, Stereo
输出数量	2 pairs of stereo audio outputs (2 Audio PIDs or 4 channels are decoded).
转码设置
转码视频输出标准	H.264/AVC HP@L4.0
码流输出格式	4:2:0, 8-bit, YCbCr
输出码率	2~30Mbps
视频分辨率及建议输出码率	1080i（1920×1080）@25Hz,29.97Hz,30Hz: SMPTE274M: 6~24Mb/s 1080i（1440×1080）@25Hz,29.97Hz,30Hz: SMPTE274M: 5~24Mb/s 720p（1280×720）@50Hz,59.94Hz,60Hz: SMPTE296M: 4~24Mb/s 480i（720×480）@29.97Hz: SMPTE656M: 2~10Mb/s 576i（720×576）@25Hz: SMPTE656M: 2~10Mb/s
高宽比	4:3，16:9可调
音频输出标准	MPEG1 Layer II
	MPEG2 AAC-LC, MPEG4 AAC-LC
	AC3音频透传
音频输出采样频率	48KHz
音频输出码率	32~192Kbps(单声道), 64~384Kbps( 立体声),
音频输出码率	128~512Kbps(AAC LC)

Alarm报警
接口	1×D-sub 9 male
应用条件	User Defined
控制和监控

接口	1×RJ-45, 10/100 Base-T, for equipment IP Control
远程控制	SNMP 2.0, HTTP (Web GUI), Proprietary HDMS (Headend Device Management System)
本地控制	LCD display and Front control 6-key keypad
RS-232串口	1×RS-232 D-sub female, for debug use only
软件升级	Embedded FTP loader ,WEB HTTP and USB
物理参数
尺寸	1U 19" Full-rack size
重量
供电	AC 90V ~ 250V, 50/60Hz
电压	24W (exclusive of LNB power)
运行温度	0 ~ 45℃
存储温度	-10 ~ 60℃
运行湿度	10 ~ 90%, non-condensed
认证标准
EMC: EN 55024:1998+A1:2001+A2:2003, EN 55022:2006+A1:2007, EN 61000-3-2:2006, EN 61000-3-3:2008
FCC: Part 15 Class B
LVD: EN 60950-1:2006 + A11:2009
