商品说明

C波段单极化单输出卫星高频头


型号:GARDINER-3605(20°K)


概述:GARDINER-3605(20°K)、嘉顿20°K 高频头, GARDINER高频头,C波段单极化、单输出卫星高频头


具有宽的接收频带、高品质、低噪声系数20°K,完全满足数字压缩卫星信号的要求和新一代卫星的需要。做工精细,结构紧凑、外形美观、防水性好。


适用于省市级广电部门、军队、证卷公司等卫星电视接收信号使用


技术指标  :

输入

输入频率

3.40-4.20GHz

噪音系数 @23℃

20°K

输入射频电平

-100 至 -55dBm

图像载波抑制

>45dBc.

交叉极化隔离度

35dB 最小

输出

输出频率

950-1750MHz

输出阻抗

75 欧姆

输出 VSWR

<2.0:1 最大

增益 @23℃

65dB 典型值

增益平整度

±3dB

增益波动

1.0dB p-p 最大

三次截取点( IP3 )

+10dBm 最小

1 dB 压缩点( P1 dB )

+5dBm

本振:

LO 频率

5150MHz

频率稳定度 ( -40 至 +55℃ )

±1.5MHz

输入端 LO 辐射

-45dBm 最大

相位噪声

@1kHZ <-75dBc/Hz 最大

@10kHZ <-80dBc/Hz 最大

@100kHZ <-100dBc/Hz 最大

直流供电:

直流电压(由 IF 电缆输入)

11-21V

直流电流

160mA 最大

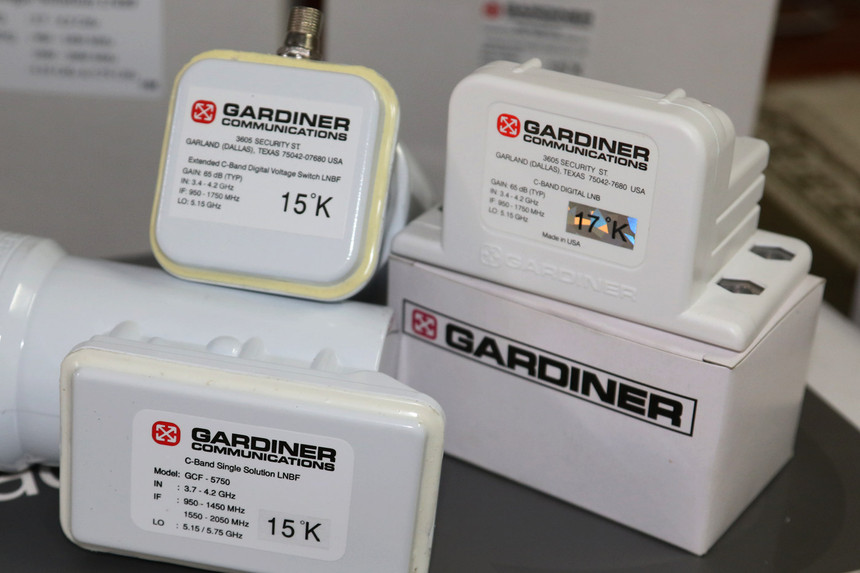

我公司可提供美国GARDINER品牌全系列卫星高频头:25°K,23°K,20°K,17°K



C波段单本振双极化单输出、c波段双本振双极化单输出,KU波段双极化单输出,KU波段双本振单输出,多输出,单极化单输出的各种本振频率的卫星高频头提供销售发票,保证产品品质!
