商品说明

嘉顿17°K高频头,GARDINER卫星高频头，卫星高频头，GARDINER高频头

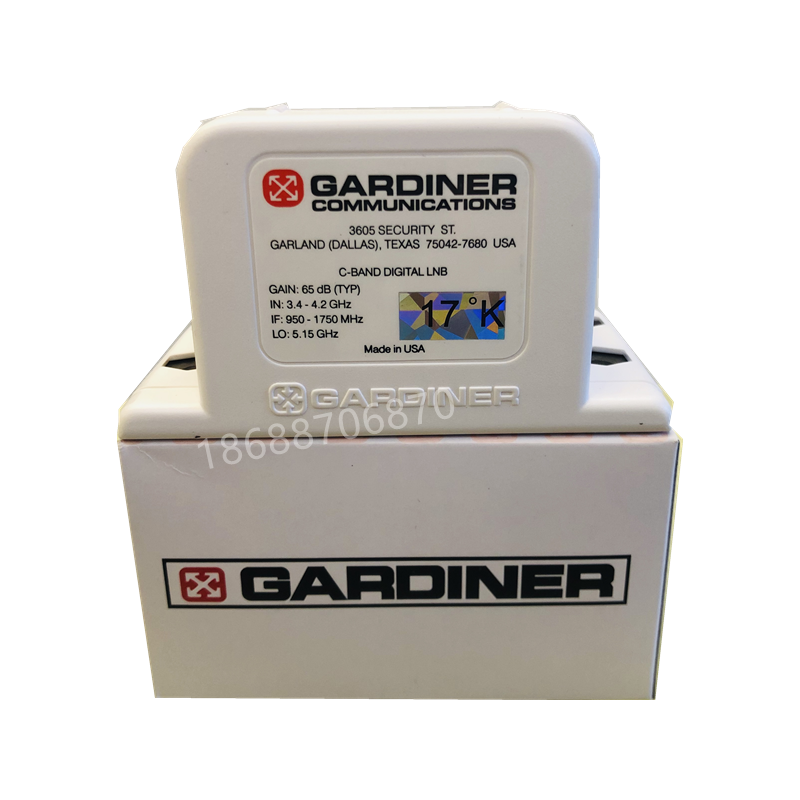

产品型号：GARDINER-3605 （17°K）

产品概述：GARDINER卫星高频头之17°K C波段单极性单输出高频头，嘉顿17°K高频头,GARDINER卫星高频头

具有宽的接收频带、高品质、低噪声系数17°K，完全满足数字压缩卫星信号的要求和新一代卫星的需要。做工精细，结构紧凑、外形美观、防水性好。

适用于省市级广电部门、军队、证卷公司等卫星电视接收信号使用








输入:

输入频率

3.40-4.20GHz

噪音系数@23℃

17°K

输入射频电平

-100至-55dBm

图像载波抑制

>45dBc.

交叉极化隔离度

35dB最小

输出:

输出频率

950-1750MHz

输出阻抗

75欧姆

输出VSWR

<2.0:1最大

增益@23℃

65dB典型值

增益平整度

±3dB

增益波动

1.0dB p-p 最大

三次截取点（IP3）

+10dBm最小

1 dB压缩点（P1 dB）

+5dBm

本振:

LO频率

5150MHz

频率稳定度 （-40至+60℃）

±1MHz

输入端LO辐射

-45dBm最大

相位噪声

@1kHZ 　<-75dBc/Hz最大

@10kHZ　<-80dBc/Hz最大

@100kHZ <-100dBc/Hz最大

直流供电:

直流电压（由IF电缆输入）

11-21V

直流电流

10-24dcV/300mA

接头型式：

F-type

工作温度：

-40～+60℃

特点：
具有宽的接收频带、高品质、低噪声系数17°K，完全满足数字压缩卫星信号的要求和新一代卫星的需要。做工精细，结构紧凑、外形美观、防水性好。

我公司可提供美国GARDINER品牌全系列卫星嘉顿高频头：25°K，23°K，20°K，17°K ，15°K

C波段单本振双极化单输出、C波段双本振双极化单输出，KU波段双极化单输出，KU波段双本振单输出，多输出，单极化单输出的各种本振频率的嘉顿卫星高频头提供销售发票，保证产品品质！
