商品说明

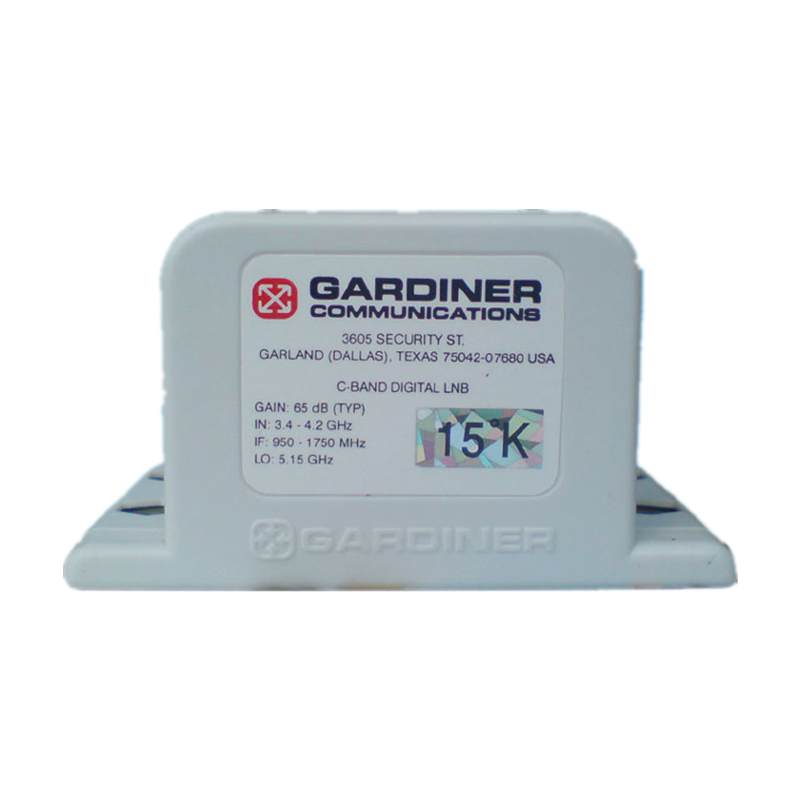

嘉顿15°K高频头 GARDINER卫星高频头 卫星高频头 GARDINER高频头

技术指标

输入
输入频率  3.40-4.20GHz
噪音系数 @23℃  15°K
输入射频电平  -100 至 -55dBm
图像载波抑制  >45dBc.
交叉极化隔离度  35dB 最小
输出
输出频率  950-1750MHz
输出阻抗  75 欧姆
输出 VSWR  <2.0:1 最大
增益 @23℃  65dB 典型值
增益平整度  ±3dB
增益波动  1.0dB p-p 最大
三次截取点（ IP3 ）  +10dBm 最小
1 dB 压缩点（ P1 dB ）  +5dBm
本振 :
LO 频率  5150MHz
频率稳定度 （ -40 至 +55℃ ）  ±1.5MHz
输入端 LO 辐射  -45dBm 最大
相位噪声  @1kHZ <-75dBc/Hz 最大
@10kHZ <-80dBc/Hz 最大
@100kHZ <-100dBc/Hz 最大
直流供电 :
直流电压（由 IF 电缆输入）  11-21V
直流电流  160mA 最大
