（1) 节目分配网络：由 IP 传输网络和光交换机组成，符合《基于 IP 传输的地面数字电视广播单频网组网技术规范》（GY/T 341—2020）要求。IP 传输网络指基于 IP 协议的传输网络，实现节目源到各发射转播台站的节目分配。光交换机实现 IP 码流在 IP 网络上的分配与传输； （2） 地面数字电视广播发射机：实现信道编码、同步调制、上变频、功率放大和信号发射， 符合《地面数字电视广播发射机技术要求和测量方法》 （ GB/T28435-2012 ） 要求和《地面数字电视广播单频网技术要求》（ GB/T 28433-2012）中的同步（频率、时间和比特）、电波极化方式和台站间距要求； （3） 基准时钟信号源：基准时钟信号源为单频网系统各个节点设备提供统一的 10MHz 基准频率和 1pps 的基准时间，符合《地面数字电视广播单频网技术要求》（GB/T 28433-2012）中时钟基准要求。

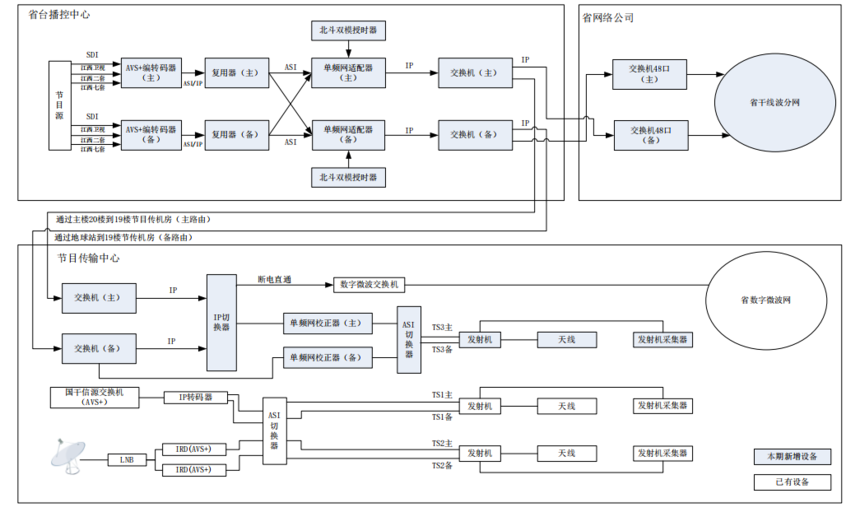

3.1.2 前端系统省总前端系统将三套省本地节目进行 AVS+编码复用，生成一路 IP 码流，通过光纤传输网传输至全省各发射转播台站，发射台将接收到的 IP 码流重新转换为 ASI 电信号并送入到发射机进行发射。 地面无线数字覆盖省前端拓扑图如图 3-3 所示。
其中TS1节目为 CCTV-1/2/4/10/12/13/14/15 ,TS2节目为 CCTV-7/9/11/NEWS，TS3 节目为江西卫视/二套/七套。 3.1.3 发射台站系统3.1.3.1 台站系统 每个台站使用 1 个地面数字电视频道，发射 3 套标清电视节目，通过单频网组网覆盖。均发射清流信号，供用户免费接收。 台站通过光纤传输网接收省前端节目源信号，传送 IP 码流适配成 ASI 信号后，输入地面数字电视发射系统。各台站均需配置地面数字电视广播发射机。各台站发射天线以 UHF 四偶极子板发射天线（即面包天线）为主。

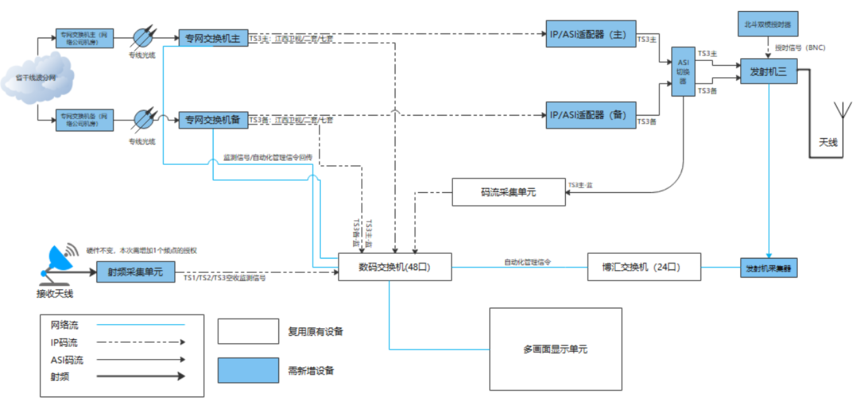

图 3-4 “主备采用波分+光纤”发射台系统图

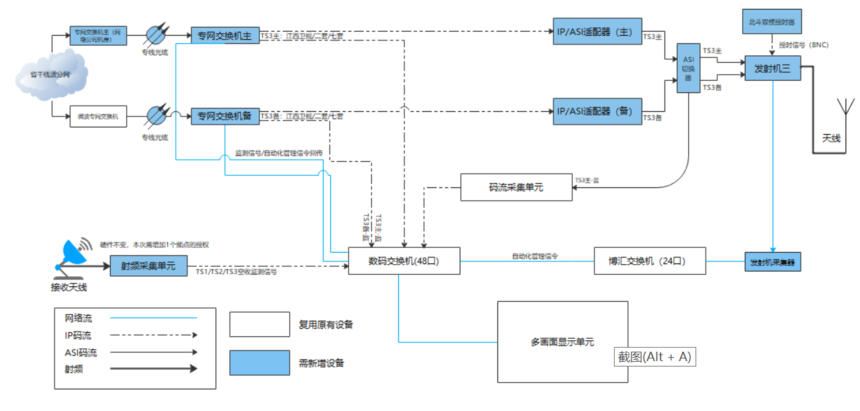

图 3-5 “备路复用微波专网链路”传输发射台系统图 |
